工作原理及产品特点

本系列装置采用催化脱氧+吸附干燥方法，除去氮气中的氧、水、二氧化碳和尘等杂质，获取高纯氮气。普氮(99~99.9%)

和加入的氢气经静态混合后进入热交换器，利用除氧塔出口热量预热入口气，然后进入装有高效加氢脱氧催化剂的脱氧塔，

普氨中的氧气杂质与氮气发生化学反应生成水被除去，同时放出大量热量，1% 含氧量发生反应时放热大约可形成 200℃度。

接着经过热交换器，再进入干燥过滤装置脱除水、二氧化碳及尘粒等杂质，从而获得高纯氮气。

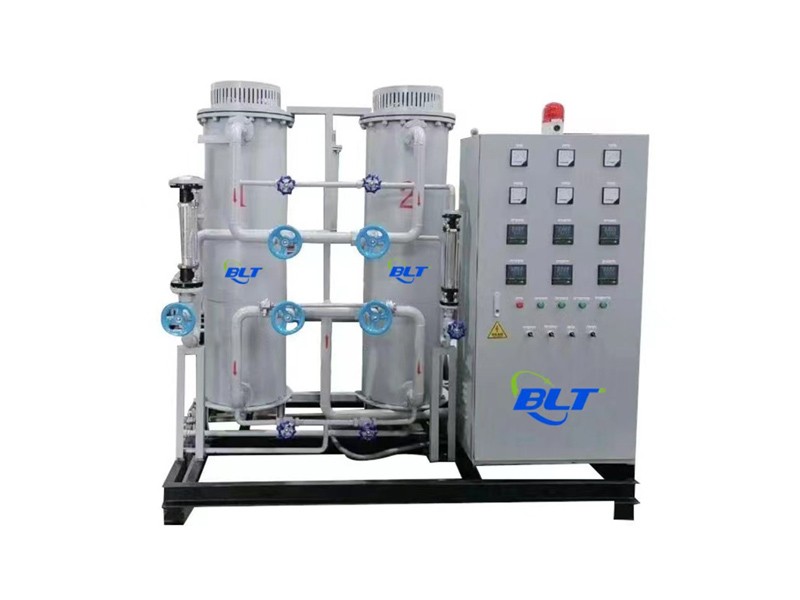

BLQ型加氢纯化装置

BLQ Hydrogenation Purification Device

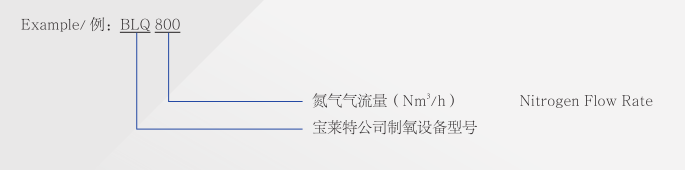

加氢纯化装置型号标识 / Model and Label of Nydrogenation Purification Device Example

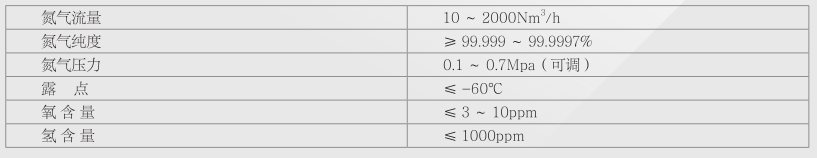

主要技术指标 / Main Technical Parameters

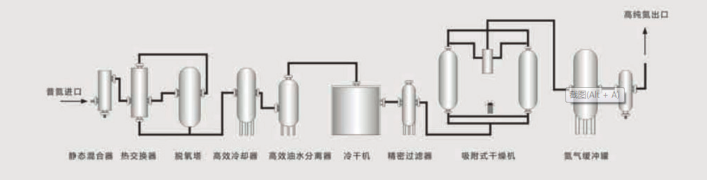

工艺流程图 / Process Flow Diagram

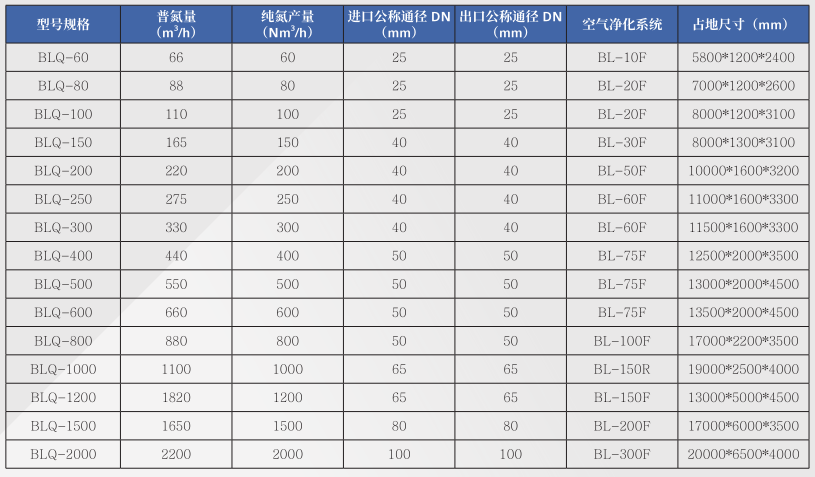

主要技术参数表 / Main Technical Parameter

普氮纯度 99.5% / Purity of Commom Nitrogen99.5%

注：以上数据以 0.8Mpa（G），99.5% 原料氮气，环境温度 20℃ ,0 米标高和 80% 相对湿度为设计基准。
